B&G - H5000 Analog Expansion

B&G H5000 Analog Expansion Sensorudvidelse til dit navigationssystem

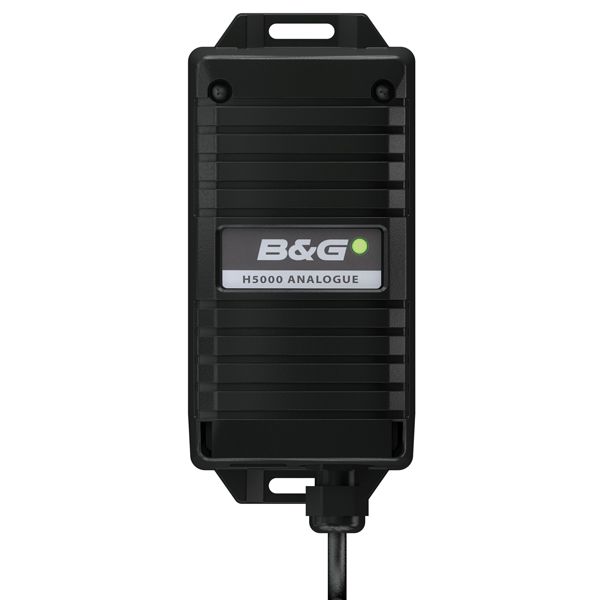

H5000 Analog Expansion er et interface-modul designet til at udvide dit B&G H5000 navigationssystem med forbindelser til yderligere analoge og pulse-signaler fra 3. parts sensorer og instrumenter. Modulet giver dig mulighed for at integrere et bredt udvalg af kompatible sensorer direkte ind i dit eksisterende system via NMEA 2000-netværket.

Hvad kan du tilslutte?

• Mastehead-enheder (vindmåler, temperaturføler)
• Speedometer og paddle-wheel sensorer
• Rudergadsmåler og mastrotationssensorer
• Potentiometer og andre 0-5V analog-signaler
• Rate-gyros og andre navigationsudstyr fra tredjepart

Fordele

• Nem integration af 3. parts sensorer uden behov for erstatning af eksisterende udstyr
• Webbaseret konfiguration via PC, tablet eller smartphone
• 6 analog-indgange (0-5V) og 2 TTL pulse-indgange for maksimal fleksibilitet
• Brugerdefineret navngivning af inputs konfigurer netværket efter dine behov
• Netværksdrevet design simpel installation uden ekstra strømforsyning
• NMEA 2000-kompatibel standard maritimt interface
• Fuldt kompatibel med H5000 CPU-systemet

Tekniske specifikationer

• Indgange: 6x 0-5V analog + 2x 0-5V TTL pulse
• Forsyningsspænding: 12V DC nominal (9-16V arbejdsområde)
• Strømforbrug: 1,9W typisk (160 mA @ 12V), 2,3W maksimalt (190 mA @ 12V)
• Interface: NMEA 2000 CAN-netværk
• Konfiguration: H5000 CPU web-browser interface
• Medfølgende: Forbindelseskabel og T-stykkes connector
• Part-nummer: 000-11725-001

Installation og brug

Modulet tilsluttes direkte til dit H5000 NMEA 2000-netværk via den medfølgende forbindelseskabel og T-stykke. Konfiguration foretages helt enkelt gennem H5000 CPU's webinterface ingen speciel software eller avanceret teknisk viden påkrævet. Du kan tildele indgangene kendt funktioner eller oprette helt brugerdefinerede inputs med egne navne.

Til sejlere der vil have kontrol

Som sejler ved du, at præcise instrumenter betyder alt for sikker navigation og optimal sejlads. Med H5000 Analog Expansion får du friheden til at integrere netop de sensorer og instrumenter, som passer til dine behov uden at skulle skifte hele systemet ud.
